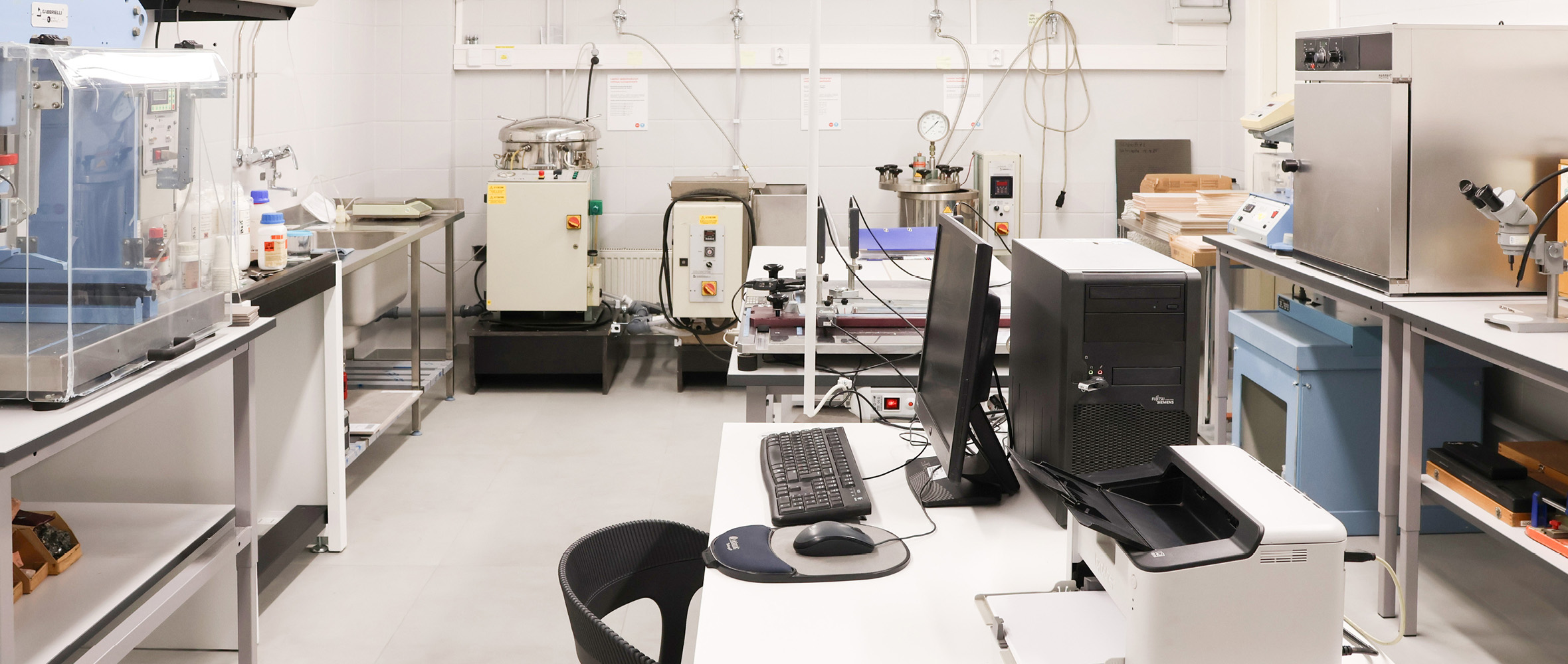

Oma laadunvalvontalaboratorio takaa laadun
Meillä on käytössämme Pohjoismaiden ainoa keraamisten laattojen tehdasvaatimukset täyttävä testauslaboratorio, jossa tuotteita voidaan testata SFS-standardin mukaisesti (keraamisen laatan harmonisoitu standardi SFS EN 14411). Laboratoriolaitteet soveltuvat tavanomaisen laattatehtaan tuotannon laadunvalvontaan. Standardi määrittelee keraamisen laatan 1-lajitelman ominaisuudet. Harmonisoidun standardin vaatimukset täyttävä tuote on CE-merkitty, ja sille julkaistaan DoP-asiakirja Declaration of Performance eli suoritustasoilmoitus. Kaikki myymämme laatat ovat keraamisen standardin SFS-EN 14411 mukaisia.
Standardin ulkopuolisia tuotteita ovat esim. koristelaatat, muotokappaleet, lasituotteet, sisustuskivet, käsinlyödyt laatat, tekokivet eli agglomeraatit ja mosaiikit joiltain osin. Näille tuotteille valmistaja määrittelee käyttökohteen ja soveltuvuuden.
Myymme kuivapuristettuja ja märkäpuristettuja laattoja, jotka luokitellaan eri ryhmiin vedenimukyvyn ja valmistustekniikan mukaan. Keraaminen standardi SFS-EN 14411 määrittää tuotteiden ominaisuudet. Omassa testilaboratoriossa pystytään tarkistamaan, että laatta on fysikaalisilta ja kemiallisilta ominaisuuksiltaan standardin mukainen.
– Teemme pistokokeita valvoaksemme tuotteiden laatua ja hyödynnämme laadunvalvontalaboratoriota myös koulutuksissa. Teemme tarkistuksia eri valmistuseristä tarpeen mukaan. Kyselyitä tulee esim. laattojen mitoista, joista pystymme tekemään tarkistusmittauksia tarvittaessa, Lattapiste-Pukkilan laatuasiantuntija Maarit Merinen sanoo.
16-portainen testausmenetelmä
Laattojen testausmenetelmä EN ISO 10545 määrittelee, miten laatan eri ominaisuudet testataan. Testausosioita on 16.
Testattavia asioita ovat mm. mittoihin liittyvät asiat kuten mittatarkkuus, suorakulmaisuus ja pinnan tasaisuus. Myös lasitteen ominaisuudet, kuten halkeilunkestävyys ja kulutuksenkesto, sekä laatan taivutuslujuus kuuluvat testattavien asioiden joukkoon.
Lue lisää eri testausmenetelmistä alta.

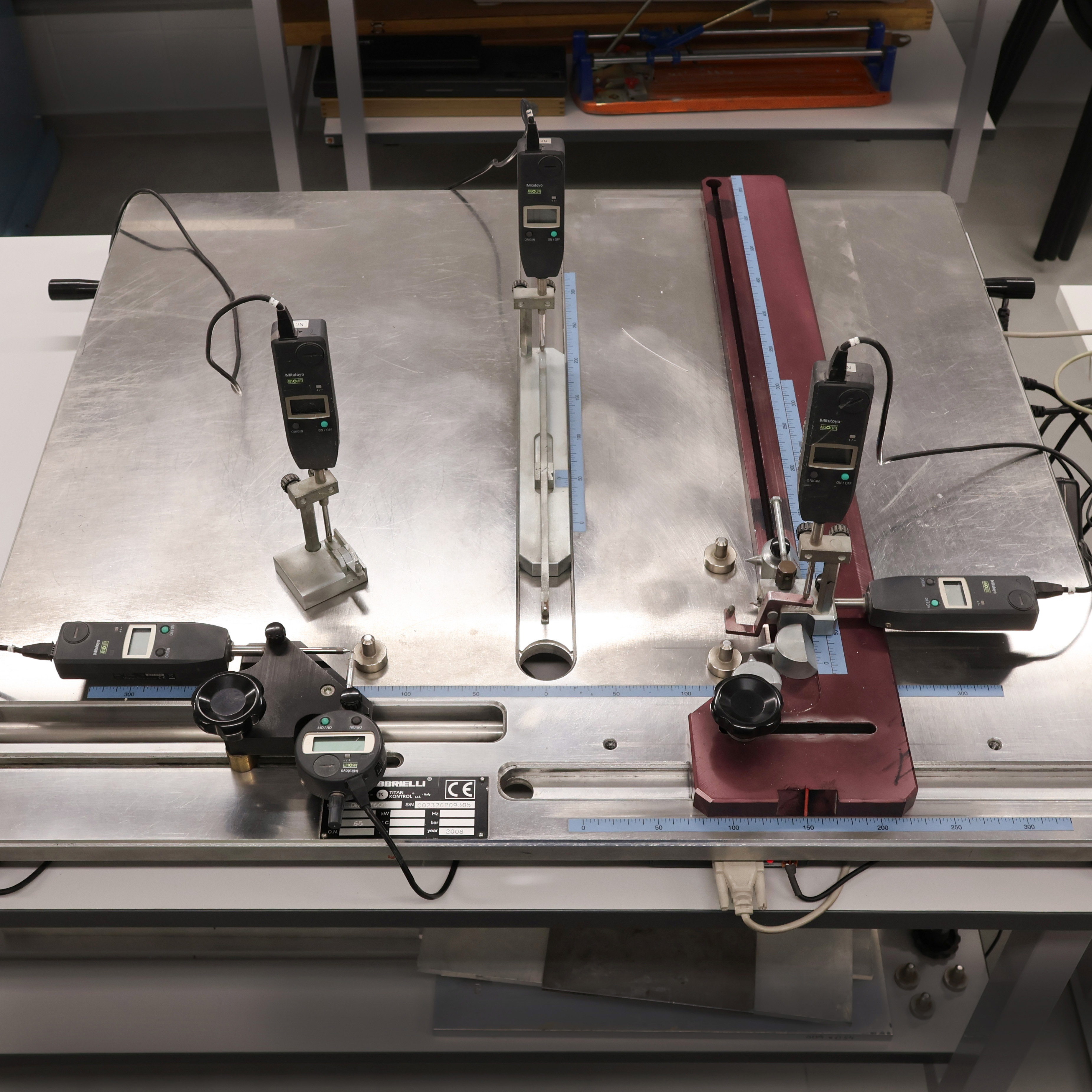

Laatan mitat ja muoto
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-2
Laite: Gabbrielli DHZ3 / 600
Mittalaitetta käytetään laattojen mittaamiseen. Mittalaiteella pystytään mittaamaan laatan pituus, leveys, sivujen suoruus, suorakulmaisuus ja pinnan
tasaisuus.
Laatan paksuus mitataan työntömitalla.
Standardin mukainen mittaus on 10 kappaletta laattoja, jotka otetaan mittaukseen avaamattomasta paketista. Mittalaite kalibroidaan erillisellä kalibrointi-
laatalla ennen mittausta.

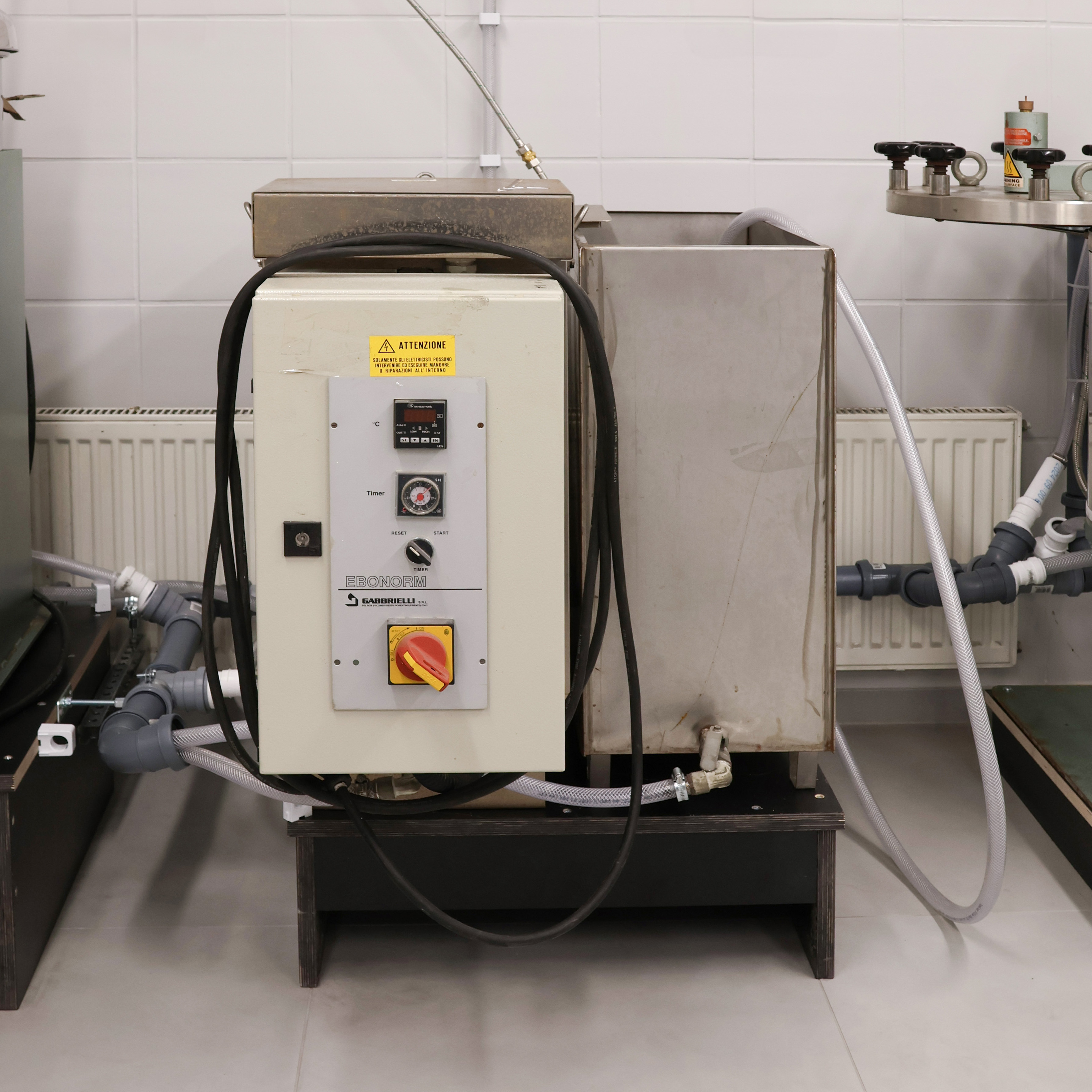

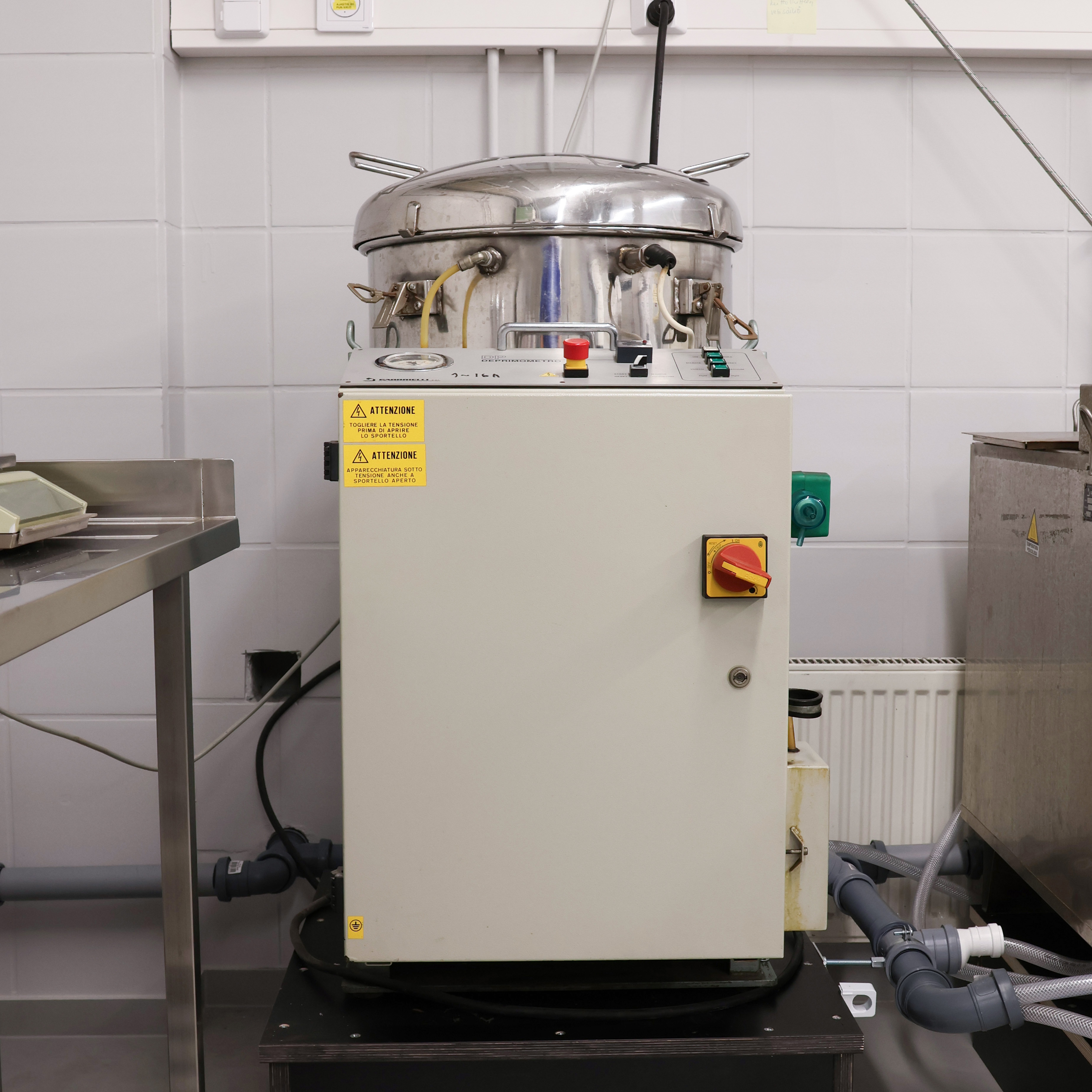

Laatan vedenimukyvyn
mittaus kuivapainosta
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-3
Laite: Gabbrielli Ebonorm
Veden imeytyminen laattaan on keskeinen testi laattojen ominaisuuksia määriteltäessä. Tuotteen vedenimukyky ja valmistustekniikka määrittelee,
mihin keraamiseen standardiryhmään keraaminen laatta kuuluu. Laattojen ryhmittely keraamisessa standardissa vedenimukyvyn mukaan:
Märkäpuristetut laatat ryhmä AIb 0,5 % < Eb ≤ 3 %
Märkäpuristetut laatat ryhmä AIIa 3 % < Eb ≤ 6 %
Märkäpuristetut laatat ryhmä AIIb 6 % < Eb ≤ 10 %
Kuivapuristetut laatat ryhmä BIa Eb ≤ 0,5 %
Kuivapuristetut laatat ryhmä BIb 0,5 % < Eb ≤ 3 %
Kuivapuristetut laatat ryhmä BIIa 3 % < Eb ≤ 6 %
Kuivapuristetut laatat ryhmä BIIb 6 % < Eb ≤ 10 %
Kuivapuristetut laatat ryhmä BIII Eb > 10 %
Laatan vedenimukyvyn
mittaus kuivapainosta
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-3
Laite: Gabbrielli DP deprimometro
Veden imeytyminen laattaan on keskeinen testi laattojen ominaisuuksia määriteltäessä. Tuotteen vedenimukyky ja valmistustekniikka määrittelee,
mihin keraamiseen standardiryhmään keraaminen laatta kuuluu. Laattojen ryhmittely keraamisessa standardissa vedenimukyvyn mukaan:
Märkäpuristetut laatat ryhmä AIb 0,5 % < Eb ≤ 3 %
Märkäpuristetut laatat ryhmä AIIa 3 % < Eb ≤ 6 %
Märkäpuristetut laatat ryhmä AIIb 6 % < Eb ≤ 10 %
Kuivapuristetut laatat ryhmä BIa Eb ≤ 0,5 %
Kuivapuristetut laatat ryhmä BIb 0,5 % < Eb ≤ 3 %
Kuivapuristetut laatat ryhmä BIIa 3 % < Eb ≤ 6 %
Kuivapuristetut laatat ryhmä BIIb 6 % < Eb ≤ 10 %
Kuivapuristetut laatat ryhmä BIII Eb > 10 %

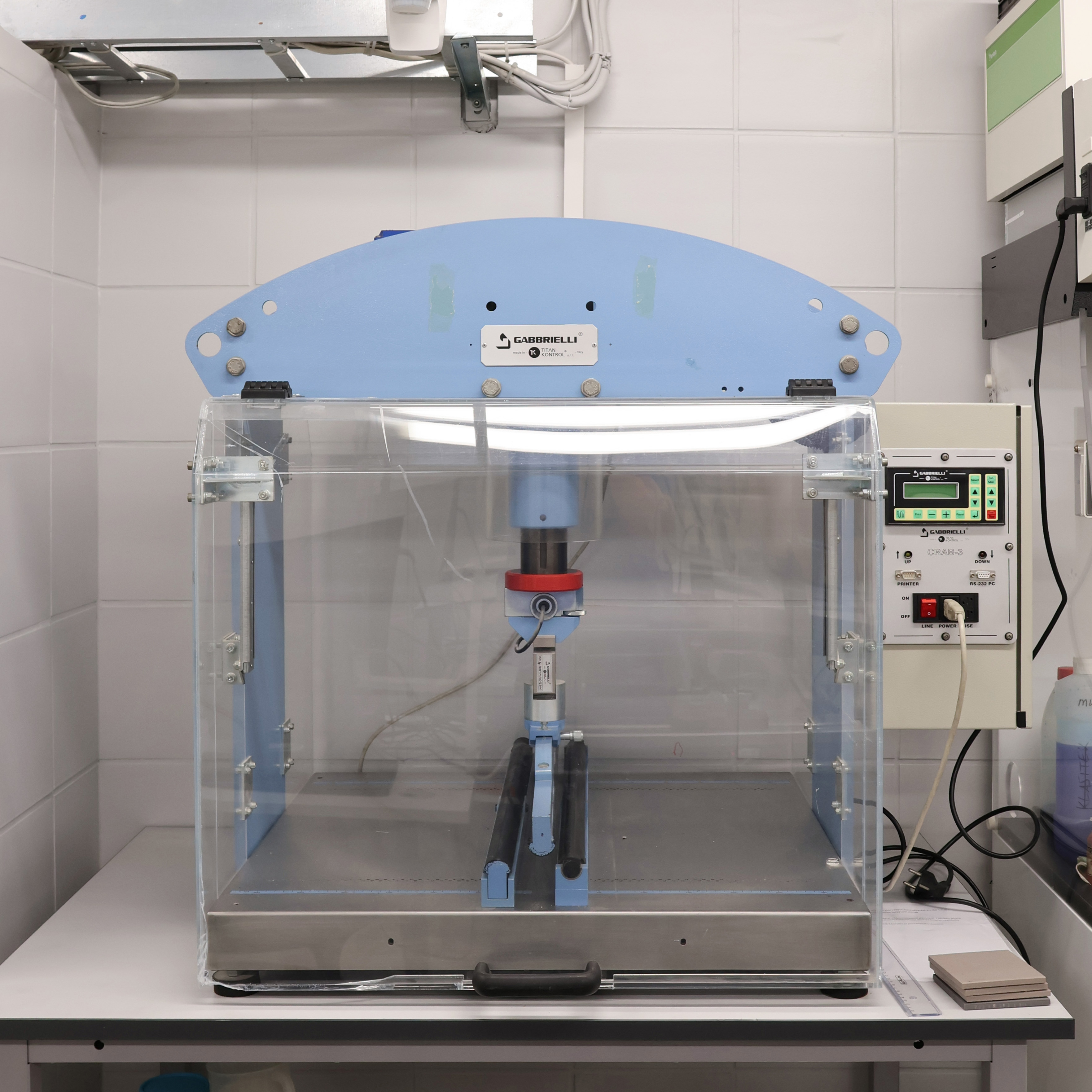

Laatan taivutuslujuus
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-4
Laite: Gabbrielli CRAB-3
Voima, joka tarvitaan testilaatan rikkoutumiseen (N/mm2). Laitteen avulla
määritetään laatan murtolujuus kohdistamalla voimaa tietyllä vaaditulla
nopeudella.
Testi tehdään kaakeleille, klinkkereille ja porcellanatolaatoille.

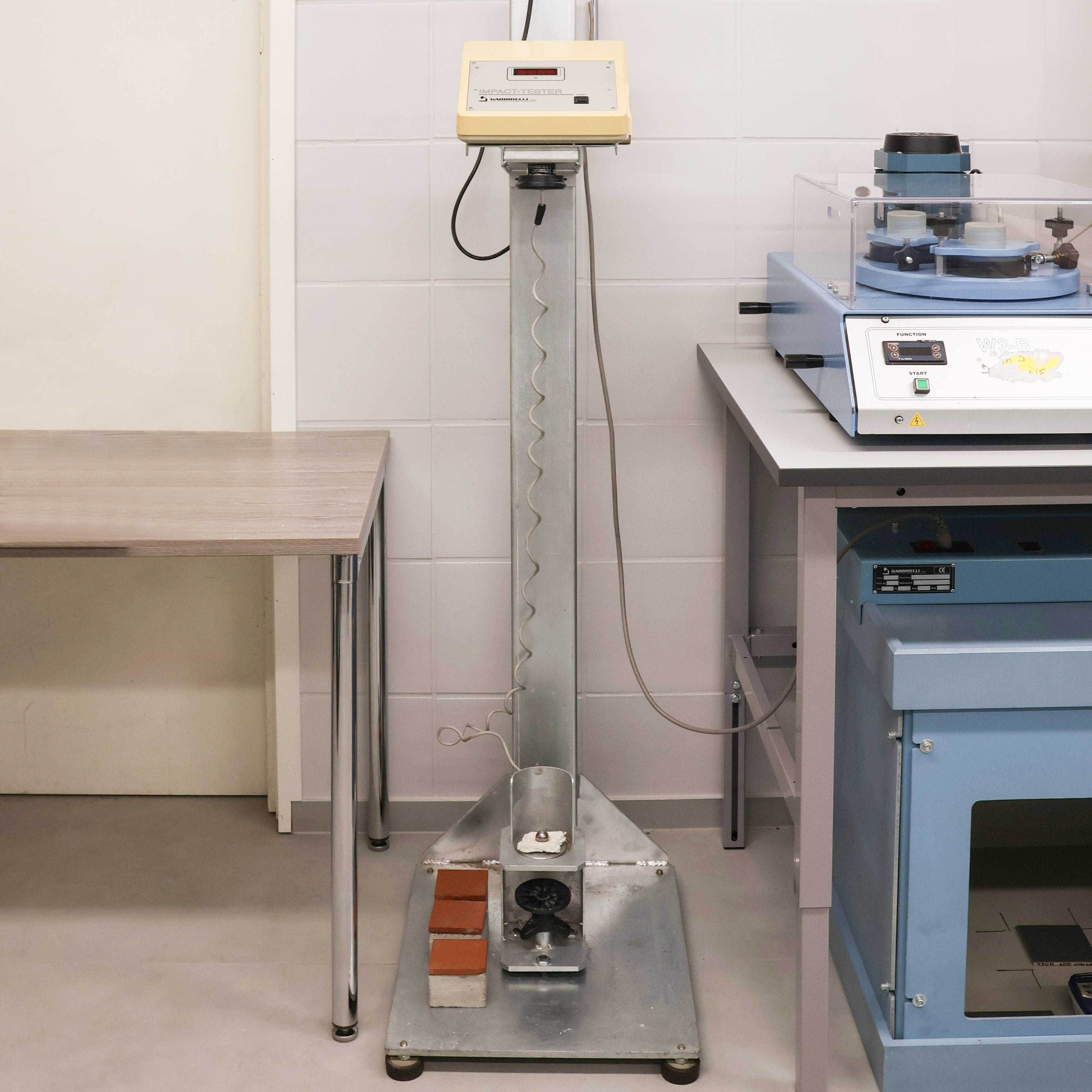

Laatan iskunkestävyys
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-5
Laite: Gabbrielli Impact Tester
Laitteella määritetään keraamisten laattojen iskunkestävyys COR-arvolla vain silloin, kun iskulujuuden katsotaan olevan erityisen tärkeä ominaisuus.
COR-kertoimen määrittäminen tehdään pudottamalla teräskuula vakio-
korkeudelta testilaatan päälle, joka on liimattu kalibroidulle testikappaleelle ja mittaamalla korkeus, johon kuula pomppaa.

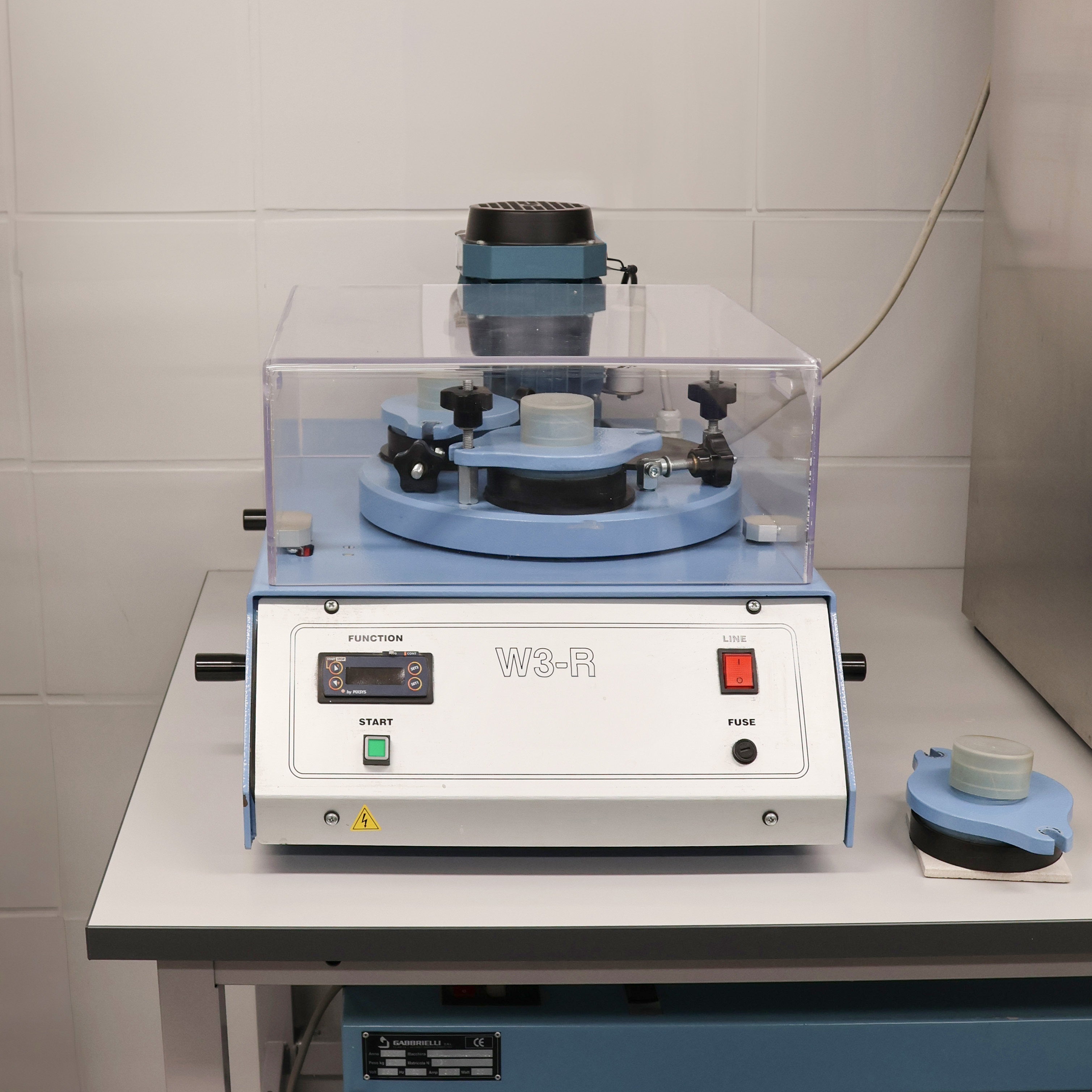

Lasitetun laatan pinnan
kulutuksenkesto (PEI)
Keraaminen standardi SFS EN 14411 , testausmenetelmä EN-ISO 10545-7
Laite: Gabbrielli W3-B
Keraamisen standardin testausmenetelmällä EN SFS ISO 10545-7 kulutuskestotesti tehdään lasitetuille porcellanato- ja klinkkerilaatoille.
Testissä laitetaan testisylinteriin:
• 3 g valkoinen korundi karkeus 80
• 20 ml vettä
• standardinmukainen määrä erikokoisia rautakuulia
Testi tehdään kuluttamalla testattavan laatan pintaa testin mukaisilla kierros-
luvuilla.

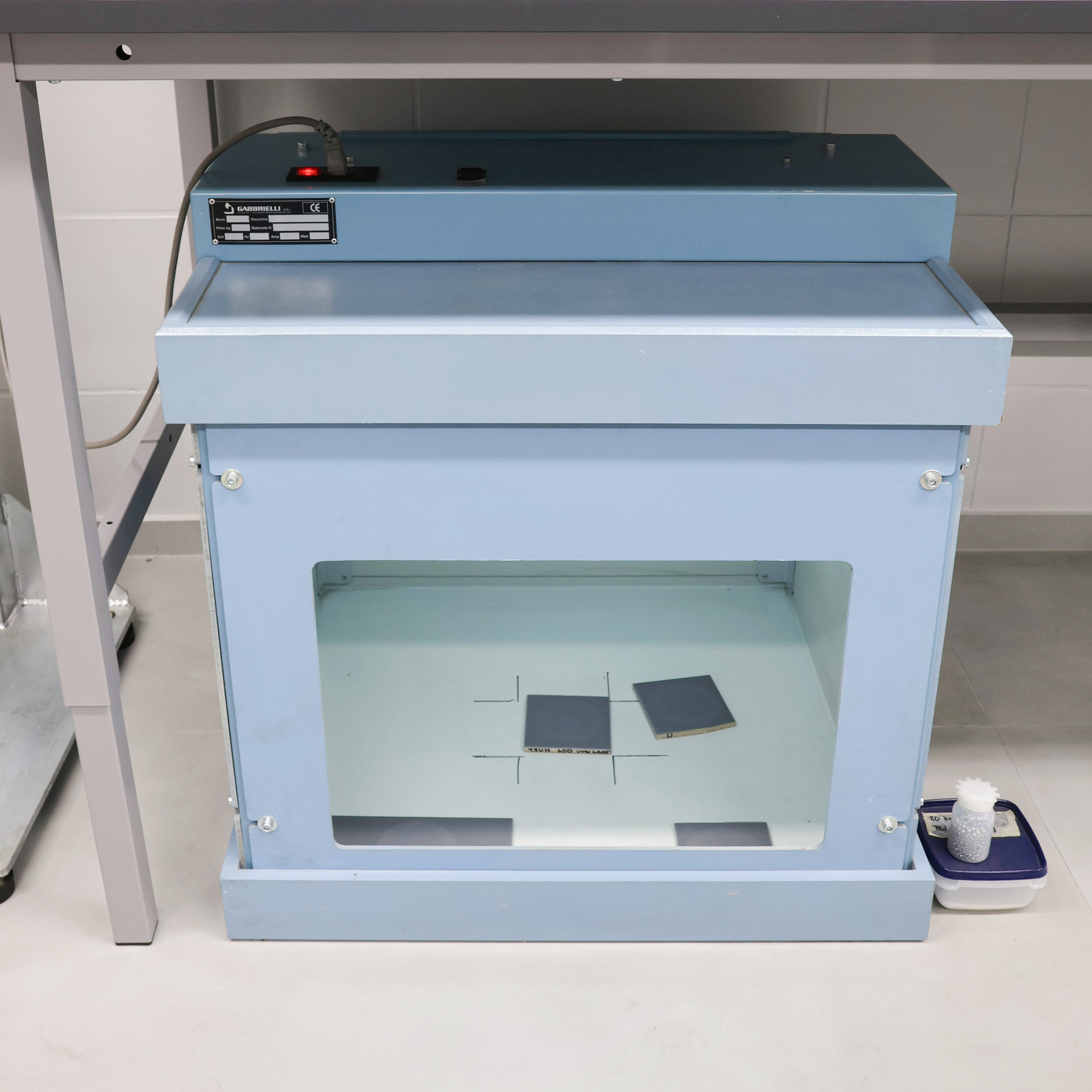

PEI-kokeiden testitulosten
määrittely
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-7
Laite: Gabbrielli Abralux valokaappi
Valokaappia käytetään keraamisen standardin SFS EN 10545-7 testaus-
menetelmän PEI-testattujen laattojen kulutuskestotulosten tarkasteluun. Testi-
tulos katsotaan 2 metrin etäisyydeltä muuten pimennetyssä tilassa, ainoastaan valokaapin valossa, että näkyykö laatan pinnalla testissä tehty kulutusjälki.
Kulutuskestotesti tehdään saman valmistuserän laatoille eri kierroslukumäärillä.
PEI-testien kierrosluvut:
PEI I 150 r hyvin kevyen liikenteen lattiat
PEI II 600 r kevyen liikenteen tilat
PEI III 750 r / 1500 r kohtalainen liikenne
PEI IV 2100 r / 6000 r / 12000 r kohtalainen tai raskas liikenne
PEI V > 12000 r raskas liikenne

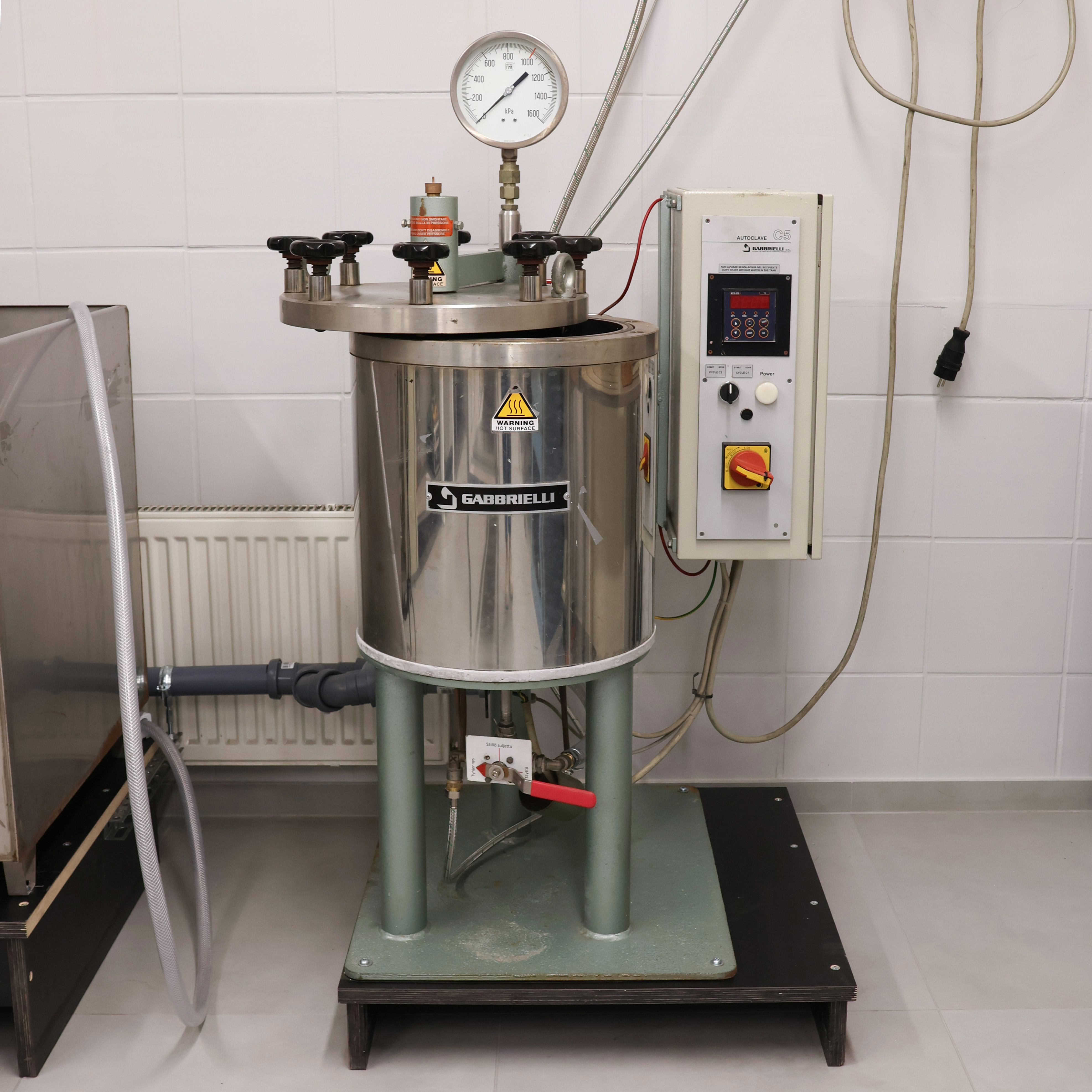

Laatan lasitteen halkeilunkestävyys
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-11
Laite: Gabbrielli C5
Testi tehdään lasitetuille laatoille. Lasitteen halkeilunkestävyys varmistetaan testaamalla laatat 200 °C höyryssä korkeassa paineessa 500 kPa. Määrä-
tyillä koristelaatoilla tai erityisväreillä saattaa olla lasitteen halkeiluominaisuus, jonka valmistaja ilmoittaa erikseen.

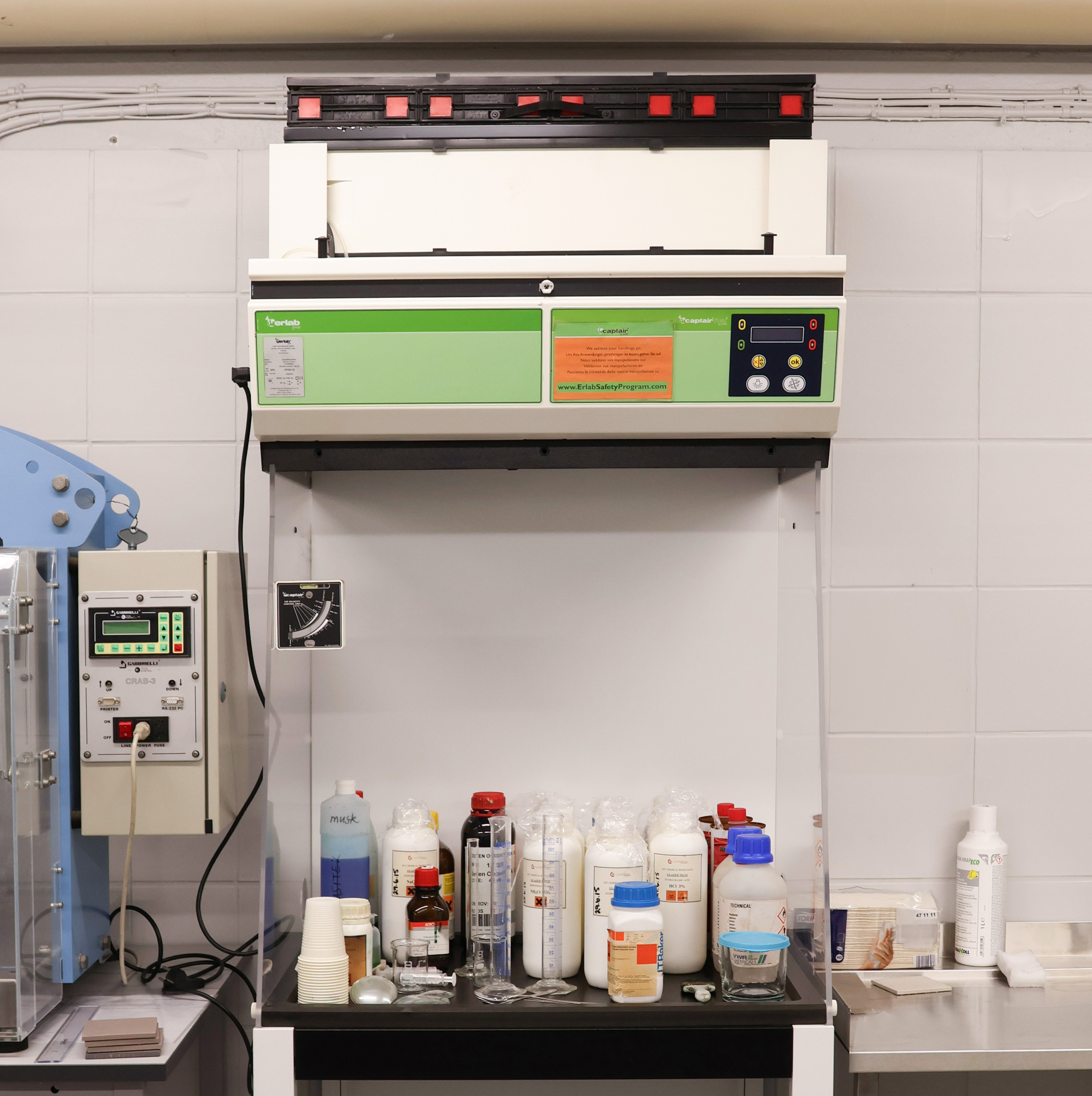

Kemiallisten ominaisuuksien testaaminen
Keraaminen standardi SFS EN 14411, testausmenetelmä EN-ISO 10545-13 ja EN-ISO 10545-14
Laite: Vetokaappi Erlab Captair
Vetokaappi on laboratorion peruslaite, koska laboratoriossa käsitellään happoja, emäksiä ja voimakkaita puhdistusaineita. Vetokaappi imee happojen ja emäksien höyryt, jotta niitä ei hengitetä laattoja testattaessa.
Laattojen kemiallista kestävyyttä testataan keraamisen testausmenetelmän EN ISO 10545-13 mukaan.
Laattojen tahrautumiskestävyyttä, eli kuinka helposti laatat puhdistuvat standardin mukaisista tahroista, testataan keraamisen testausmenetelmän EN ISO 10545-14 mukaan.

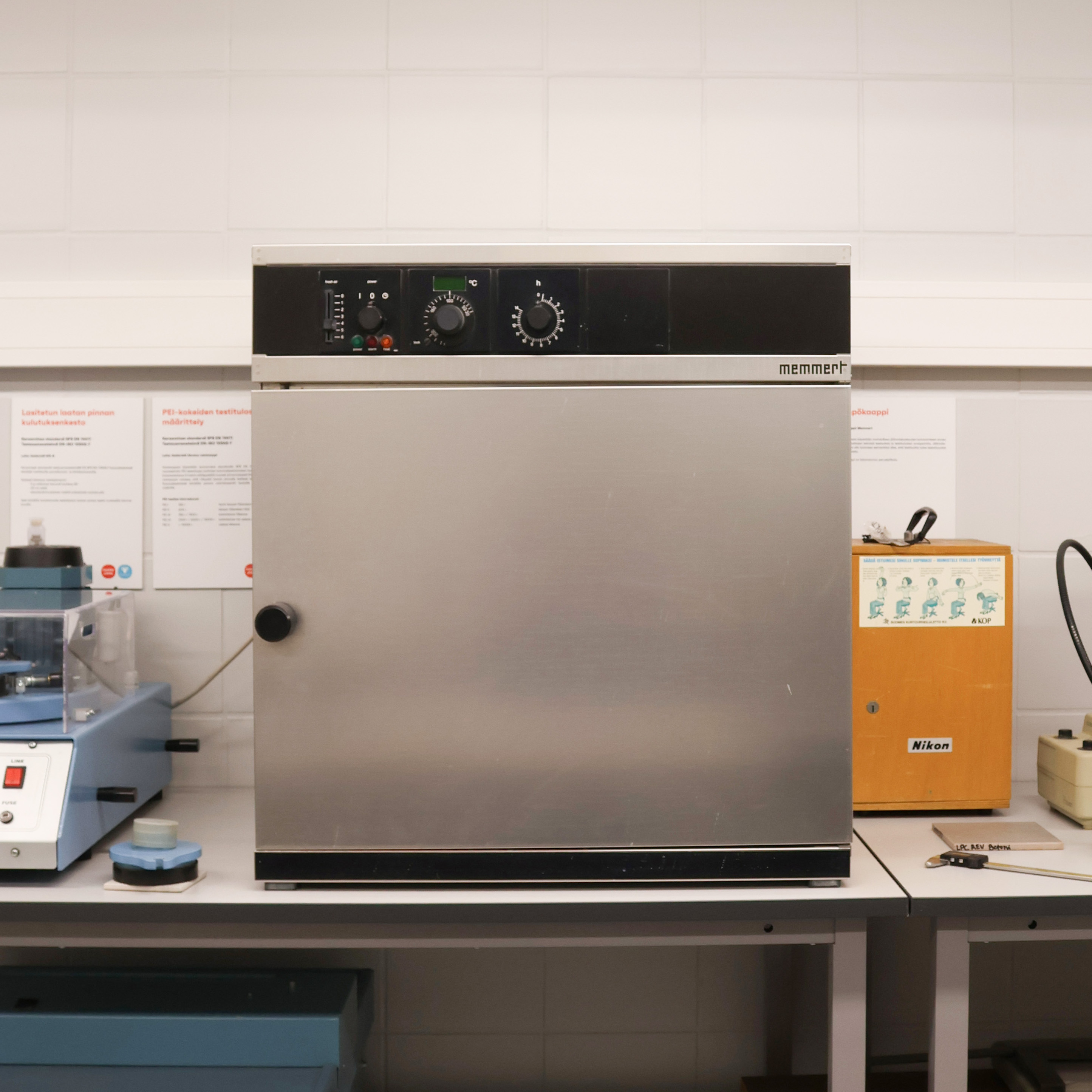

Lämpökaappi
Lämpökaappi: Memmert
Lämpökaappia käytetään mahdollisen jäännöskosteuden kuivaamiseen ennen
ja jälkeen laattojen teknisiä testauksia ja testitulosten analysointia. Jäännös-
kosteutta voi olla laatoissa esimerkiksi siksi, että testilaatta tulee testattavaksi kylmästä tilasta.
Lämpökaappi on laboratorion perustyökalu.

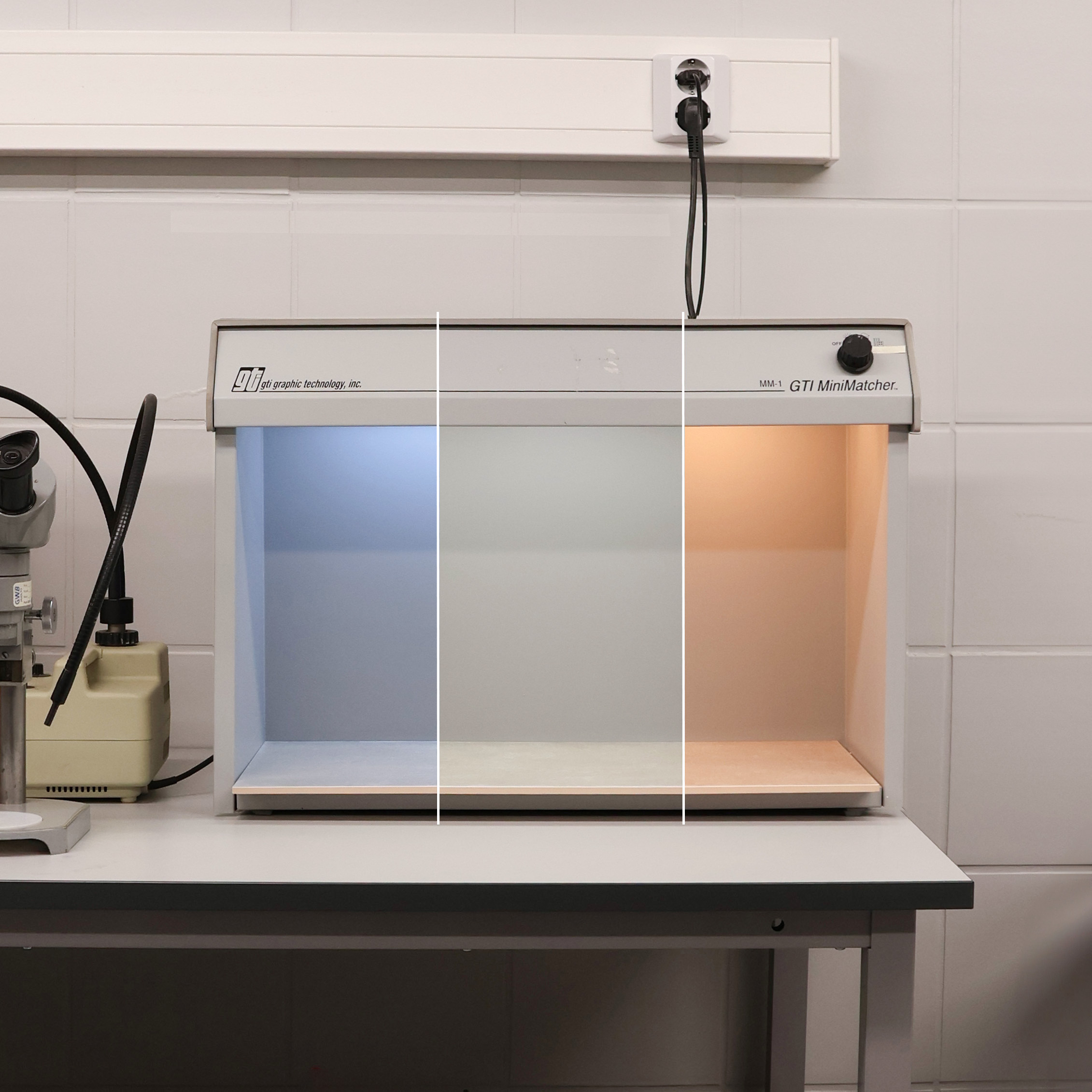

Valokaappi
Valokaappi: GTI Minimatcher
Valokaapissa on kolme eri valosävyä: päivänvalo, varastovalo ja kodin valo. Valokaappia voidaan käyttää, kun halutaan tarkistaa, miten tuotteen värisävy muuttuu valon värin vaihtuessa.
Tämä ei kuulu keraamisen standardin testausmenetelmiin, mutta on hyvä apu tuotteiden värisävyjä kehitettäessä.
